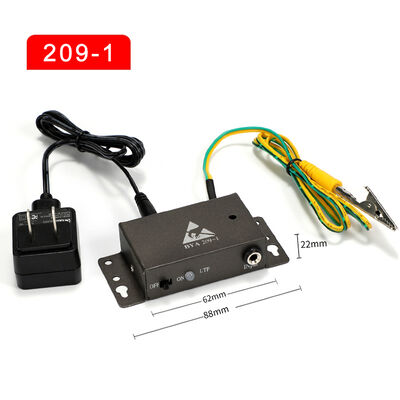

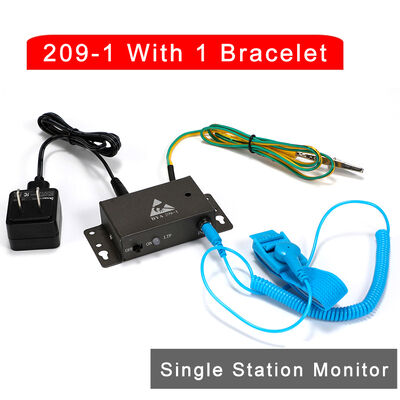

정전기 방지 이중 스테이션 209-2 ESD 손목 스트랩 테스터 온라인 모니터

정전기 방지 이중 스테이션 209-2 ESD 손목 스트랩 테스터 온라인 모니터

설명:

정전기 방지 이중 스테이션 209-1은 산업용 이중 스테이션 정전기 손목 스트랩 연속성 테스터입니다. ESD 보호 작업장의 핵심 모니터링 장비로 사용되며, 작업자의 정전기 손목 스트랩 시스템의 무결성과 기능을 실시간으로 검증하는 데 사용됩니다.

주요 설계 및 기능 특징

1. 이중 스테이션 독립 테스트 시스템
동기 독립 작동: 두 개의 작업장은 완전히 독립적이므로 두 명의 작업자가 동시에 또는 별도로 테스트할 수 있습니다.
병렬 모니터링: 각 작업장에는 독립적인 표시등과 테스트 회로가 있습니다.
2. 핵심 테스트 기능
3단계 표시 시스템:
녹색 GOOD 표시등: 저항 값이 안전 범위 내에 있습니다 (표준 범위는 일반적으로 0.75MΩ-10MΩ).
빨간색 OPEN 표시등: 고저항 (>10MΩ) 또는 개방 회로 오류
빨간색 SHORT 표시등: 저저항 (<0.75MΩ) 또는 단락 위험
안전 테스트 전류: 250μA 미만의 마이크로 전류 테스트를 사용하여 작동 안전을 보장합니다.
3. 물리적 구조 특징
금속 테스트 플레이트: 각 작업장에는 손목 스트랩의 전도성 표면과 접촉하기 위한 스테인리스 스틸 테스트 플레이트가 장착되어 있습니다.
접지 바나나 소켓: 표준 4mm 바나나 소켓으로 손목 스트랩 접지선을 연결합니다.
산업용 인클로저: 일반적으로 금속 또는 고강도 엔지니어링 플라스틱으로 제작되어 산업 환경을 견딜 수 있도록 설계되었습니다.
패널 레이아웃: 각 작업장에는 다음이 포함됩니다:
테스트 버튼 (수동으로 테스트 트리거)
빨간색 및 녹색 이중 색상 LED 표시등

테스트 프로세스

준비 단계: 작업자는 손목 스트랩을 피부에 착용합니다.
연결 단계: 접지선의 바나나 플러그를 테스터의 해당 소켓에 삽입합니다.
접촉 단계: 테스트 보드 아래의 손목 스트랩 금속 부분을 누릅니다.
테스트 트리거: 테스트 버튼을 누릅니다 (또는 자동 주기 테스트).
시스템 검증: 테스터가 전체 루프 저항을 감지합니다.
결과 피드백: 실시간으로 합격/불합격 상태를 표시합니다.

적용 시나리오

전자 제조 산업: PCB 조립, 테스트 및 유지 보수 작업장
반도체 산업: 칩 패키징 및 테스트 영역
의료 장비 조립: 정밀 전자 장비 제조
항공 우주 전자: 고 신뢰성 전자 시스템 조립
실험실 환경: ESD 민감 장치 연구 개발 영역

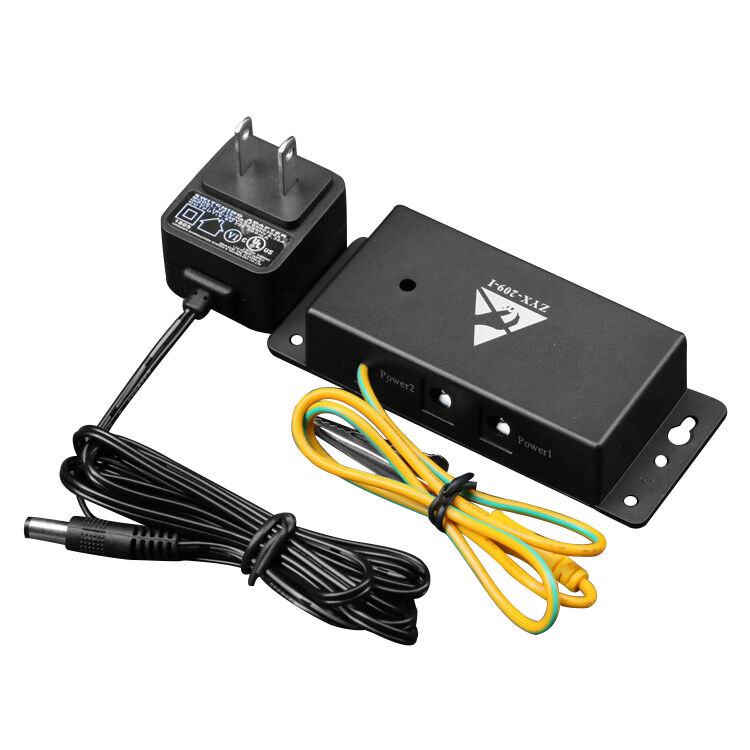

더 많은 사진:
